Nastaviteľný lineárny napájací zdroj s dvojitým výstupom

+/-1,2 V až +/-12 V - 250 mA
Nastaviteľný lineárny napájací zdroj s dvojitým výstupom
Elektrolab Pridal  Elektrolab
  896 zobrazení
4
 0
Zaujímavé zapojenia

Tento projekt je riešením na napájanie väčšiny zariadení alebo projektov vyžadujúcich duálne (+/-) nastaviteľné napájanie. Obvod sa skladá z transformátora, mostíkového usmerňovača, jednosmerných filtračných kondenzátorov, LM317 pre kladné a LM337 pre záporné nastaviteľné napätie, 2 x trimer (alebo potenciometer) pre nezávislé nastavenie výstupného napätia.

Vysvetlenie častí

  • Konektor CN1: Vstup 230V/115VAC
  • Jumper J2 : Výber 230V
  • Jumper J1 - J3: výber 115V
  • Transformátor T1: Sieťovýý transformátor vstup 230V/115VAC / 12V-0-12VAC,
  • Mostíkový usmerňovač BR1 : Zabezpečuje usmernenie striedavého napätia na jednosmerné napätie
  • Kondenzátory C3, C5 : DC filtračné kondenzátory
  • LED D1 : +V PWR LED
  • LED D2 : -V PWR LED
  • Rezistor R1, R2: Obmedzujúce rezistory pre LED diódy D1 a D2
  • Regulátor U1: +V Nastaviteľný regulátor
  • Regulátor U2: -V Nastaviteľný regulátor
  • Trimmer  PR1 : +V Nastavenie kladného napätia na výstupe +1,2V až +12V
  • Trimmer  PR2 : -V Nastavenie záporného napätia na výstupe -1,2V až -12V
  • Kondenzátor C1, C2, C4, C6: Jednosmerné filtračné kondenzátory
  • Konektor CN2: Výstupný konektor regulovateľného zdroja + / - napätia

Využitie zdroja

Tento regulovateľný zdroj je možné použiť v zapojeniach s operačnými zosilňovačmi, kde sa vyžaduje symetrické napájanie. Zdroj obsahuje plynulú reguláciu napätia v rozsahu + / - 1.2VDC až 12VDC s maximálnym odberom do 250mA. Zdroj neobsahuje reguláciu / prúdové obmedzenie výstupného prúdu, preto odporúčam na jeho výstup zapojiť vhodné sklenené poistky o rozmere 5x20mm, alebo vhodnú elektronickú poistku.

Výber vstupného napätia

  • Pre vstupné napätie 230VAC : Spojte prepojku J2, prepojku J1 a J3 otvorte
  • Pre vstupné napätie 115VAC : Spojte prepojku J1 a J3, prepojku J2 otvorte

Poznámky

Poznámka 1: Tento napájací zdroj podporuje na vstupe 230 VAC alebo 115 VAC, prepojky sú umiestnené pod doskou plošných spojov pre výber vstupného napätia. Pri zmene výberu prepojky odstráňte vstupný napájací kábel.
Poznámka 2: Tento napájací zdroj má na vstupe nebezpečné napätie. PCB musí byť inštalovaná tak, aby sa zabránilo náhodnému kontaktu živej časti s rukou obsluhy. Na pripevnenie dosky plošných spojov použite plastové skrutky
Poznámka 3: Nepoužívajte zdroj bez osadených chladičov pre U1 a U2 pri plnom zaťažení.
Poznámka 4: Odporúča sa nastaviť výstupné napätie pomocou trimrov, alebo po úprave potenciometrov PR1 a PR2 ešte pred pripojením výstupu zdroja k záťaži.

Schéma zapojenia zdroja

Doska plošných spojov

Súbory pre výrobu dosiek plošných spojov nájdete pod článkom.

Vstupy a výstupy

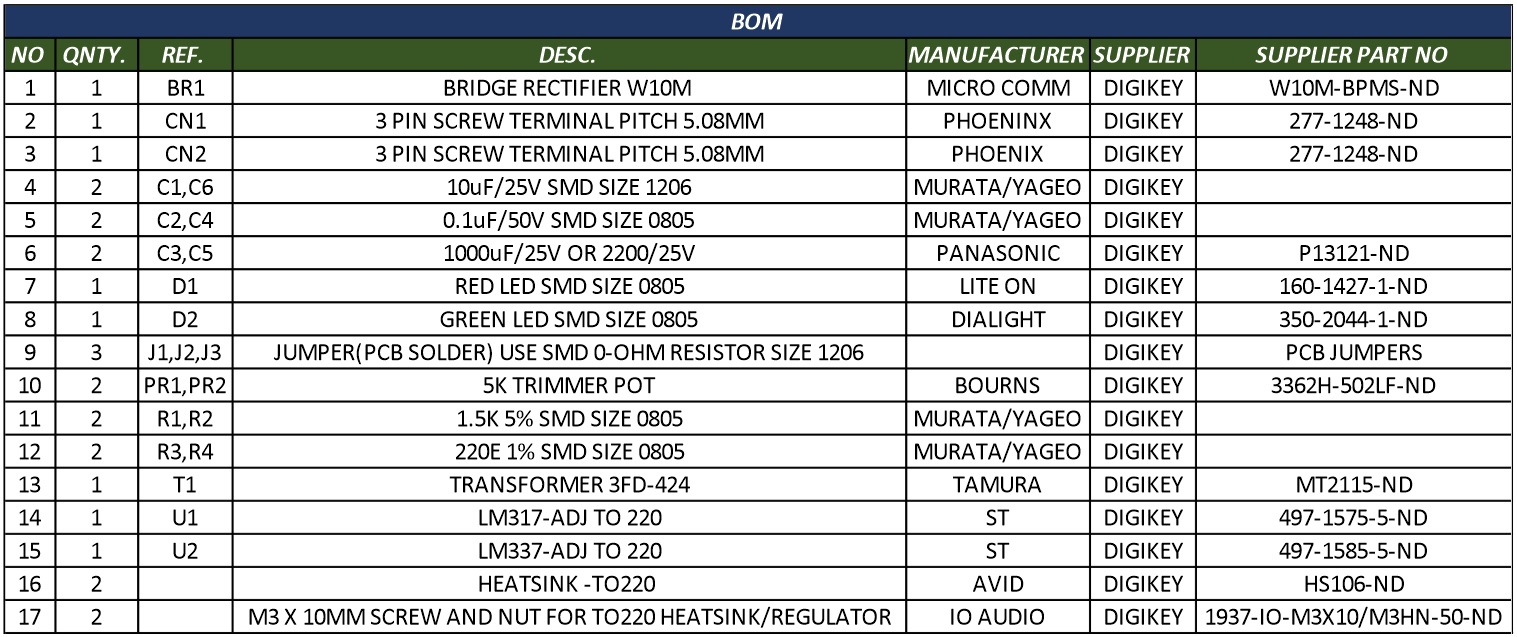

Zoznam komponentov



Video

Realizácia

Na stiahnutie
